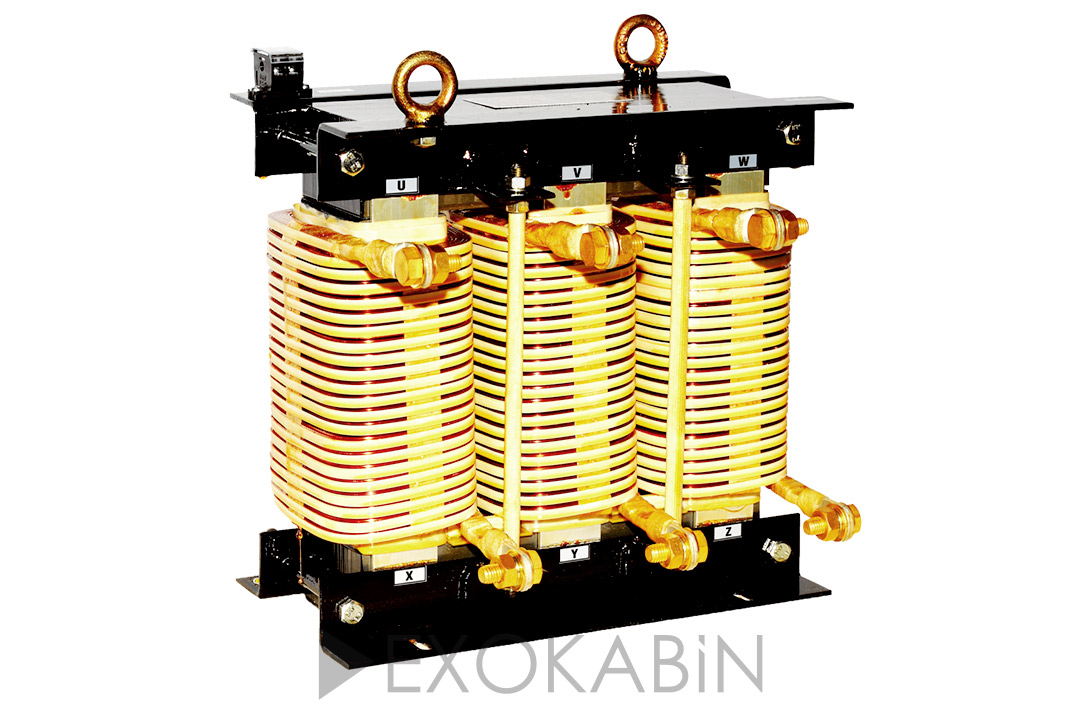

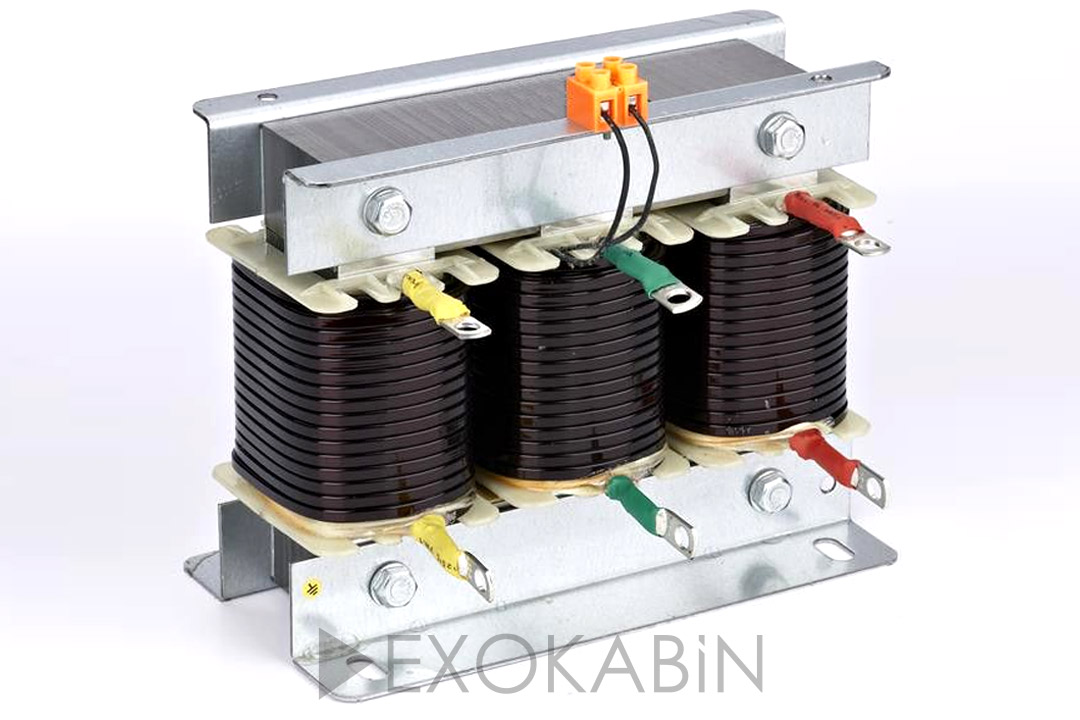

Şönt reaktörü, endüktif yük reaktörü olarak da bilinmektedir. Bu reaktörler, elektrik sistemlerinde endüktif yüklerin (örneğin, motorlar, transformatörler, indüksiyon ocaklar) neden olduğu güç faktörü düzeltilmesi veya akımı sınırlama gibi amaçlar için kullanılan elemanlardır. Endüktif yükler, güç faktörünü düşürerek elektrik sistemlerindeki verimliliği azaltabilir. Şönt reaktörleri, bu endüktif yüklerin neden olduğu reaktif gücü kompanse ederek güç faktörünü iyileştirir.
Şönt reaktörleri genellikle bir bobin şeklinde sarılmış bakır tel ile yapılmış bir çekirdekten oluşur. Bu bobin, endüktif yükün talep ettiği reaktif gücü sağlamak için akım ve gerilim arasında bir faz farkı oluşturmaktadır. Böylece, elektrik sistemine reaktif güç eklenir ve güç faktörü düzeltilmiş olur. Endüktif yüklerin olduğu elektrik sistemlerinde şönt reaktörleri kullanılarak güç faktörünün düzeltilmesi, enerji verimliliğini artırır, elektrik faturalarını azaltır ve elektrik ağının daha sağlıklı çalışmasını sağlar.
Şönt Reaktör ile Harmonik Filtre Reaktörü Arasındaki Fark
Şönt reaktörler ve harmonik filtre reaktörleri, elektrik sistemlerinde farklı amaçlar için kullanılan iki farklı elemandır. İşlevsel olarak bazı benzerliklerinin yanı sıra önemli farklılıkları da vardır:
- Şönt Reaktörü Amaçları: Şönt reaktörleri, endüktif yüklerin neden olduğu güç faktörü düzeltilmesi veya akım sınırlama gibi amaçlar için kullanılır. Endüktif yüklerin neden olduğu reaktif gücü kompanse eder ve güç faktörünü iyileştirir.

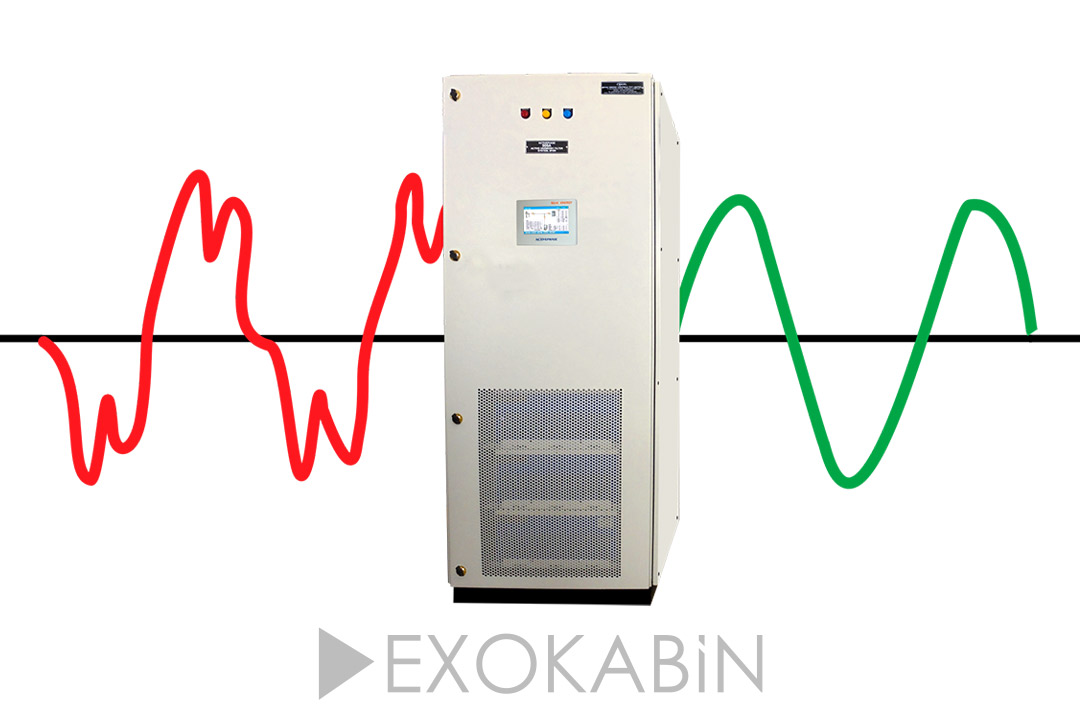

- Harmonik Filtre Reaktörü Amaçları: Harmonik filtre reaktörleri, harmonik bozulmayı azaltmak ve elektrik sistemlerindeki harmonik titreşimleri kontrol etmek için kullanılır. Özellikle, elektronik ekipmanların ve değişken hız sürücülerin neden olduğu harmonikleri engeller.
- Şönt Reaktörü İşlevleri: Şönt reaktörleri, endüktif yüklerin talep ettiği reaktif gücü sağlamak için akım ve gerilim arasında bir faz farkı oluşturarak çalışır.
- Harmonik Filtre Reaktörü İşlevleri: Harmonik filtre reaktörleri, harmonik akımları emerek ve filtreleyerek harmonik bozulmayı azaltır.
- Şönt Reaktörü Kullanım Yerleri: Şönt reaktörleri genellikle endüstriyel tesislerin elektrik dağıtım sistemlerinde kullanılır.
- Harmonik Filtre Reaktörü Kullanım Yerleri: Harmonik filtre reaktörleri, genellikle hassas elektronik ekipmanların bulunduğu tesislerde kullanılır. Özellikle de harmonik bozulmanın belirli bir probleme neden olduğu durumlarda kullanılır.
- Şönt Reaktörü Tasarımı ve Yapısı: Şönt reaktörleri, genellikle bakır tellerle bobin sarılarak bir çekirdek içine yerleştirilmiş yapıya sahiptir.
- Harmonik Filtre Reaktörü Tasarımı ve Yapısı: Harmonik filtre reaktörleri, harmonik frekansları filtrelemek için tasarlanmış özel bir yapıya sahiptir.
Genel olarak, şönt reaktörleri güç faktörü düzeltilmesi için kullanılırken, harmonik filtre reaktörleri harmonik bozulmanın azaltılması için kullanılır. Bu nedenle, her biri farklı elektriksel sorunların çözümüne yönelik farklı uygulamalarda kullanılır.
Harmonik Filtre Reaktörü Şönt Reaktörü Olarak Kullanılabilir Mi?
Harmonik filtre reaktörü doğrudan şönt reaktörü olarak kullanılamaz. Çünkü her iki reaktörün de farklı fonksiyonları vardır. Harmonik filtre reaktörü, harmonik akımları kontrol etmek ve düşürmek için kullanılırken, şönt reaktörü, güç faktörünü düzeltmek ve endüktif yüklerden kaynaklanan reaktif gücü dengelemek için kullanılır. Dolayısıyla, birinin diğerinin yerine kullanılması uygun değildir.
Harmonik Filtre Doğrudan Şönt Eeaktörü İçin Bağlanır Mı?
Endüktif yük reaktörleri ve harmonik filtrelerin farklı amaçları vardır ve doğrudan birbirlerinin yerine kullanılamazlar. Harmonik filtreler, harmonik akımları kontrol etmek için tasarlanmıştır ve reaktif gücü dengeleme amacıyla kullanılmazlar. Dolayısıyla, harmonik filtre doğrudan şönt reaktörü için bağlanmaz. Bunun yerine, her biri kendi özel uygulama alanlarında kullanılmalıdır.
Kompanzasyon Panolarında Şönt Reaktör Kullanımı
Kompanzasyon panolarında endüktif yük reaktörlerinin kullanımı, güç faktörünü istenilen seviyeye getirmek ve tesisin enerji verimliliğini artırmak için önemlidir. Bu reaktörler, elektrik sistemlerindeki reaktif güç dengesizliklerini düzeltmek için tasarlanmıştır ve bu nedenle kompanzasyon panolarında yaygın olarak kullanılmaktadır. Özetlemek gerekirse, kompanzasyon panolarında şönt reaktörlerin kullanımı, endüstriyel tesislerde güç faktörünü düzeltmek ve enerji verimliliğini artırmak için önemli bir yöntemdir. Bu reaktörler, reaktif güç dengesizliklerini kompanse ederek elektrik sistemlerinin daha verimli çalışmasını sağlarlar.
Kompanzasyon Panosu Şönt Reaktör Bağlantısı Nasıl Yapılır?
Kompanzasyon panosunda şönt reaktör bağlantısı yapılırken belirli adımlar takip edilir. İşte bu adımların genel bir açıklaması:
- Şönt reaktörün seçimi: İlk adım, sistemdeki reaktif gücü dengelemek için uygun bir şönt reaktörün seçimidir. Bu seçim, panonun ve sistemin özelliklerine, endüktif yüklerin türüne ve büyüklüğüne göre yapılmalıdır.
- Şönt reaktörün montajı: Şönt reaktör, kompanzasyon panosunda uygun bir yere monte edilir. Montaj sırasında, reaktörün üzerindeki bağlantı terminalleri dikkatlice incelenmeli ve panoya uygun şekilde yerleştirilmelidir.
- Kablo bağlantıları: Şönt reaktörün panoya doğru bağlantıları yapılmalıdır. Bu bağlantılar, reaktörün terminalleri ile panonun uygun bölümündeki kablo kanalları arasında gerçekleştirilir. Bağlantılar yapılırken uygun bağlantı teknikleri ve ekipmanları kullanılmalıdır.
- Reaktörün korunması: Endüktif yük reaktörü, aşırı akım ve aşırı gerilim gibi durumlara karşı korunmalıdır. Bu nedenle, panonun koruma ve kontrol sistemleri, reaktörün güvenli bir şekilde çalışmasını sağlamak için uygun şekilde yapılandırılmalıdır.
- Test ve devreye alma: Bağlantılar yapıldıktan sonra, sistemin test edilmesi ve devreye alınması gereklidir. Bu adım, reaktörün ve panonun doğru çalıştığından emin olmak için önemlidir. Testler, uygun ekipmanlar ve deneyimli personel tarafından yapılmalıdır.
Bu adımlar genel bir bakış sağlar ve her bir tesis veya projenin özelliklerine göre değişmektedir. Bu nedenle, kompanzasyon panosu şönt reaktör bağlantısı yapılırken, ilgili standartlara ve güvenlik kurallarına dikkat edilmelidir. Profesyonel bir elektrik mühendisi veya teknisyen tarafından çalışmalar yürütülmelidir.
Şönt Reaktör Hesabı Nasıl Yapılır?
Şönt reaktör hesabı yapılırken dikkate alınması gereken birkaç faktör bulunmaktadır. Endüktif yük reaktörü hesabı için temel adımlar:
- Reaktif Güç (kVAR) Belirleme: İlk olarak, şönt reaktörün ne kadar reaktif güç (kVAR) sağlaması gerektiğini belirlemelisiniz. Bu, sistemdeki endüktif yüklerin büyüklüğüne ve tipine bağlı olacaktır.
- Sistem Gerilimi: Şönt reaktörün çalışacağı sistem gerilimini belirlemelisiniz. Reaktörün uygun şekilde çalışması için sistem gerilimi doğru bir şekilde hesaplanmalıdır.
- Frekans: Reaktörün çalışacağı frekansı belirlemelisiniz. Genellikle, endüstriyel elektrik sistemlerinde 50Hz veya 60Hz kullanılmaktadır.
- Reaktör Tipi ve Özellikleri: Şönt reaktörün tipini (örneğin, tek fazlı veya üç fazlı) ve diğer teknik özelliklerini belirlemelisiniz. Bu, reaktörün seçiminde önemli bir faktördür.
- Akım ve Gerilim Değerleri: Şönt reaktörün akım ve gerilim değerlerini doğru bir şekilde hesaplamalısınız. Bu değerler, sistemdeki endüktif yüklerin akım ve gerilim özelliklerine bağlı olacaktır.
- Dinamik Koşullar: Şönt reaktörün çalışacağı dinamik koşulları dikkate almalısınız. Örneğin, yük değişimleri veya harmonik bozulmalar gibi faktörler hesaba katılmalıdır.
Şönt reaktör hesabı yapılırken, genellikle elektrik mühendisliği ve güç sistemleri alanındaki deneyim gereklidir. Bu nedenle, hesaplama işlemleri genellikle uzmanlar tarafından gerçekleştirilir. Profesyonel bir elektrik mühendisi veya teknisyen, şönt reaktör hesabı yapmak için en uygun kişidir.
Şönt Reaktörü Seçim Tablosu:
| Endüktif Yük (kVAR) | Sistem Gerilimi (kV) | Akım (A) | Reaktör Tipi | Katalog Numarası |
|---|---|---|---|---|
| 50 | 0.4 | 144 | Üç Fazlı | XYZ-123 |
| 100 | 0.4 | 288 | Üç Fazlı | XYZ-456 |
| 150 | 0.4 | 432 | Üç Fazlı | XYZ-789 |
| 50 | 0.4 | 144 | Tek Fazlı | ABC-123 |
| 100 | 0.4 | 288 | Tek Fazlı | ABC-456 |
| 150 | 0.4 | 432 | Tek Fazlı | ABC-789 |
Bu tablo, belirli bir endüktif yük ve sistem gerilimi için uygun şönt reaktörün seçimine yardımcı olmaktadır. Reaktör tipi, akım değeri ve katalog numarası gibi önemli bilgileri içerir. Ancak, doğru şönt reaktörü seçmek için elektrik sistemine ve uygulama gereksinimlerine uygun detaylı bir analizin yapılması gerekmektedir.
Monofaze Şönt Reaktörü (Tek Fazlı Endüktif Yük Reaktörü)
ve
Trifaze Şönt Reaktörü (Üç Fazlı Endüktif Yük Reaktörü)
Arasındaki Temel Farklar:
Bağlantı Tipi:
Monofaze şönt reaktörler, tek fazlı yüklerin kompanzasyonunda kullanılır ve genellikle tek bir fazda kullanılır. Trifaze şönt reaktörler ise üç fazlı sistemlerdeki endüktif güç kompanzasyonu için kullanılır ve üç fazlı bağlantıya sahiptir.
Uygulama Alanı:
Monofaze şönt reaktörler, evler, küçük işletmeler ve tek fazlı yüklerin olduğu tesisler gibi tek fazlı sistemlerdeki kompanzasyon ihtiyaçlarını karşılamak için kullanılır. Trifaze şönt reaktörler, sanayi tesisleri, büyük ticari binalar ve diğer üç fazlı elektrik sistemlerinde endüktif güç kompanzasyonu için kullanılır.
Bağlantı Sayısı:
Monofaze şönt reaktörlerde bir faz bağlantısı vardır. Trifaze şönt reaktörlerde ise üç faz bağlantısı bulunur.
Boyut ve Kapasite:
Monofaze şönt reaktörler, daha küçük boyutlarda ve daha düşük kapasitelerde üretilir. Trifaze şönt reaktörler, daha büyük boyutlarda ve daha yüksek kapasitelerde üretilir çünkü üç fazlı sistemlerde daha yüksek güçlerin kompanzasyonunu sağlamak için kullanılırlar.
Bu farklar göz önüne alındığında, hangi şönt reaktörünün kullanılacağı, uygulamanın gereksinimlerine ve elektrik sisteminin özelliklerine bağlı olarak belirlenmelidir.
